JENIS JARINGAN KOMPUTER

Secara umum jaringan komputer dibagi atas lima jenis, yaitu:

1. Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (misalnya printer) dan saling bertukar informasi.

2. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel.

3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.

4. Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras dan perangkat lunak yang berbeda-beda. Orang yang terhubung ke jaringan sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.

5. Jaringan Tanpa Kabel
Jaringan tanpa kabel merupakan suatu solusi terhadap komunikasi yang tidak bisa dilakukan dengan jaringan yang menggunakan kabel. Misalnya orang yang ingin mendapat informasi atau melakukan komunikasi walaupun sedang berada diatas mobil atau pesawat terbang, maka mutlak jaringan tanpa kabel diperlukan karena koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat. Saat ini jaringan tanpa kabel sudah marak digunakan dengan memanfaatkan jasa satelit dan mampu memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang menggunakan kabel.

sumber: http://danar-pake.blogspot.com/2012/05/jenis-jaringan-komputer.html




JENIS TOPOLOGI JARINGAN

Sebuah jaringan komputer dibangun menggunakan suatu topologi jaringan. Tidak semua topologi jaringan sesuai untuk digunakan dalam sebuah jaringan komputer. Hal itu dipengaruhi dari sumber daya yang akan digunakan untuk membangun jaringan. Oleh karena itu seorang administrator jaringan harus cermat dalam memilih topologi yang cocok untuk jaringan yang akan di buatnya. Dalam posting kali ini saya mengulas beberapa jenis topologi jaringan yang umum di gunakan beserta kelebihan dan kekurangan masing-masing.

a. Topologi Bus

Gambar 1 : Prinsip Kerja Topologi Bus

Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentangkan kemudian beberapa komputer dihubungkan pada kabel tersebut.

Kelebihan topologi Bus :

• Layout kabel sederhana sehingga instalasi relatif lebih mudah
• Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya
• Hemat kabel sehingga biaya instalasi relatif lebih murah
• Penambahan dan pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan.

Kekurangan topologi Bus :

• Jika kabel utama (bus) atau backbone putus maka komunikasi gagal
• Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit
• Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi.
• Keamanan data kurang terjamin
• Diperlukan repeater untuk jarak jauh

b. Topologi Ring

Gambar 2 : Prinsip Kerja Topologi Ring

Disebut topologi ring karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.

Kelebihan topologi ring :

• Dapat melayani aliran lalulintas data yang padat
• Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanandari server
• Trasmisi data yang relatif sederhana seperti perjalanan paket data dalam satu arah saja.

Kekurangan topologi ring :

• Kerusakan pada salah satu media pengirim/terminal dapat melumpuhkan kerja seluruh jaringan
• Paket data harus melewati setiap komputer antara pengirim dan penerima, sehingga menjadi lebih lambat
• Pengembangan jaringan menjadi lebih kaku karena penambahan terminal atau node menjadi lebih sulit bila port sudahhabis.

c. Topologi Star

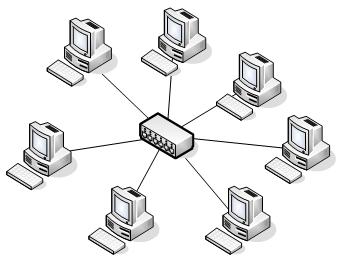

Gambar 3 : Prinsip Kerja Topologi Star

Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.

Kelebihan topologi star :

• Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah
• Kegagalan komunikasi mudah ditelusuri.
• Kegagalan pada satu komponen/terminal tidak mempengaruhi komunikasi terminal lain.
• Kontrol terpusat sehingga memudahkan dalam deteksi dan isolasi kesalahan serta memudahkan pengelolaan jaringan.

Kekurangan topologi star :

• Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi
• Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat.
• Boros dalam penggunaan kabel
• Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat saling berkomunikasi.

d. Topologi Tree

Gambar 4 : Prinsip Kerja Topologi Tree

Topologi pohon adalah pengembangan atau generalisasi topologi bus. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.

Kelebihan topologi tree :

• Memungkinkan untuk memiliki jaringan point to point
• Mengatasi keterbatasan pada topologi star, yang memiliki keterbatasan pada titik koneksi hub.
• Topologi tree membagi seluruh jaringan menjadi bagian yang lebih mudah diatur
• Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.

Kekurangan topologi tree :

• Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan.
• Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan.
• Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya, termasuk di dalamnya adalah tata letak ruangan.
• HUB menjadi elemen kritis.

e. Topologi Mesh

Gambar 5 : Prinsip Kerja Topologi Mesh

Topologi Mesh adalah topologi yang tidak memiliki aturan dalam koneksi. Karena tidak teratur maka kegagalan komunikasi menjadi sulit dideteksi, dan ada kemungkinan boros dalam pemakaian media transmisi. setiap perangkat Setiap prrangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).

Kelebihan topologi mesh :

• Dapat berkomunikasi langsung dengan perangkat tujuan.
• Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat. Satu link di gunakan khusus untuk berkomunikasi dengan komputer yang di tuju.
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
• Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Kekurangan topologi mesh :

• Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya.
• Instalasi dan konfigurasi lebih sulit karena komputer yang satu dengan yang lain harus terkoneksi secara langsung.
• Biaya yang besar untukmemelihara hubungan yang berlebih.

  sumber: http://fery-dedi.blogspot.com/2012/03/jenis-topologi-jaringan-serta.html

Pengertian Protokol Jaringan Dan Jenis-Jenis Protokol Jaringan

protokol jaringan komputer

Protokol Jaringan adalah perangkat aturan yang digunakan dalam jaringan, Protokol adalah aturan main yang mengatur komunikasi diantara beberapa komputer di dalam sebuah jaringan sehingga komputer-komputer anggota jaringan dan komputer berbeda platform dapat saling berkomunikasi. semua jenis-jenis jaringan komputer menggunakan protokol. Aturan-aturan Protokol adalahtermasuk di dalamnya petunjuk yang berlaku bagi cara-cara atau metode mengakses sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.

Berikut adalah Jenis-Jenis Protocol Jaringan komputer:

1. Ethernet
2. Local Talk
3. Token Ring
4. FDDI
5. ATM

Protokol Jaringan Ethernet

Protocol Ethernet adalah yang paling banyak digunakan sejauh ini, metode akses digunakan Ethernet disebut CSMA/CD (Carrier Sense Multiple Access/Collision Detection). Sistem ini menjelaskan bahwa setiap komputer memperhatikan ke dalam kabel dari network sebelum mengirimkan sesuatu ke dalamnya. Jika dalam jaringan tidak ada aktifitas atau bersih komputer akan mentransmisikan data, jika ada transmisi lain di dalam kabel, komputer akan menunggu dan akan mencoba kembali transmisi jika jaringan telah bersih. kadangkala dua buah komputer melakukan transmisi pada saat yang sama, ketika hal ini terjadi, masing-masing komputer akan mundur dan akan menunggu kesempatan secara acak untuk mentransmisikan data kembali. metode ini dikenal dengan koalisi, dan tidak akan berpengaruh pada kecepatan transmisi dari network.

Protokol Ethernet dapat digunakan pada topologi jaringan komputer model Garis lurus, Bintang, atau Pohon. Data dapat ditransmisikan melewati kabel twisted pair, koaksial, ataupun kabel fiber optic pada 10 Mbps adalah spesifikasi kecepatan Protokol jaringan ethernet

sumber: http://jaringankomputer.comyr.com/pengertian-protokol-jaringan-dan-jenis-jenis-protokol-jaringan/

Macam-macam perangkat jaringan Komputer



Macam-macam perangkat jaringan Komputer
1. Ethernet Card
Ethernet card atau Network Interface Car (NIC) atau LAN Card adalah perangkat yang berfungsi sebagai media penghubung antara komputer dengan jaringan luar. Pada Ethernet card terdapat beberapa jenis port, diantaranya port BNC (Barrel Nut Connector atau Bayonet Net Connector) dan RJ-45, namun untuk sekarang ini yang sering dipakai adalah port RJ-45

2. Hub dan Switch
Hub dan Switch adalah perangkat Konsentrator yaitu perangkat yang digunakan untuk menyatukan kabel-kabel dari workstation, server, atau perangkat host lainnya. Biasanya konsentrator ini digunakan pada jaringan dengan topologi star. Sebagai konsentrator, switch mempunyai kemampuan lebih lebih diabnding Hub.

3. Repeater
Repeater berfungsi untuk memperkuat sinyal yang melemah karena melewati media transmisi yang panjang. Cara kerja repeater ini dengan cara menerima sinyal dari satu segmen kabel kemudian memancarkan kembali sinyal tersebut dengan kekatan yang sama dengan sinyal aslinya, sehingga jarak transmisi atau kabel dapat diperpanjang.

4. Bridge
Fungsi dari bridge hampir sama dengan repeater, tetapi bridge mampu menghubungkan antar jaringan yang menggunakan transmisi berbeda. Misalnya, jaringan ethernet baseband denagn ethernet broadband. Bridge dapat pula menghubungkan jaringan yang menggunakan tipe kabel berbeda ataupun topologi yang berbeda. Bridge dapat mengetahui alamat ip setiap komputer pada tiap-tiap jaringan.

5. Router
Router merupakan perangkat khusus yang digunakan untuk menangani kenektivitas antara dua jarinagn atau lebih yang terhubung melalui paket switching. Cara kerja router dengan melihat alamat asal dan alamat tujuan dari paket yang melewatinya kemudian router memutuskan rute yang akan dilewati paket tersebut untuk sampai ke tujuan. Router mengetahui alamat masing-masing komputer dilingkungan jaringan lokalnya, mengetahui alamat bridge, dan router lainnya.

6. Modem
Modem atau modulator-demodulator merupakan perangkat yang berfungsi merubah sinyal analog menjadi sinyal digital. Secara umum digunakan untuk memperoleh koneksi internet baik menggunakan kabel telepon maupun sinyal mobile.

sumber: http://fiqzcomp.wordpress.com/2012/01/08/perangkat-jaringan-komputer/



 TIPE JARINGAN


  Kali ini penulis akan membahas tentang tipe-tipe jaringan setelah sebelumnya penulis membahas tentang Apa itu jaringan?. Secara Umum tipe jaringan terbagi menjadi dua yaitu tipe jaringan client-server dan tipe jaringan peer-to-peer. Dan satu lagi penulis sendiri dapat dari sekolah,kebutulan penulis sekolah di SMK,tepatnya di SMK LABOR PEKANBARU,yaitu tipe jaringan Hybird yang berarti gabungan dari tipe jaringan client-server dan tipe jaringan peer-to-peer.

     Berikut penulis paparpkan Apa itu Tipe jaringan Client Server dan tipe jaringan peer-to-peer

• Tipe jaringan Client Server
  Tipe jaringan ini adalah tipe jaringan dimana computer server terbilang lebih sedikit daripada komputer client, karna dalam tipe jaringan ini, client tidak bisa menjadi server tapi server bisa menjadi client, karna server lah yang mengatur segala sesuatu yang lakukan client, ibarat dalam kasta, server adalah raja dan client adalah rakyat jelata. jadi segala sesuatu yang di lakukan client haruslah dulu mendapatkan izin dari sang server baru client dapat menjalankan sesuatu tersebut. Untuk lebih jelasnya lihat gambar berikut yang saya buat sendiri.maaf kalo jelek namanya juga bukan anak multimedia :P

• Tipe Jaringan Peer-TO-Peer
  Dalam tipe jaringan peer-to-peer semua komputer dapat menjadi client dan juga dapat menjadi server, misalnya kita melakukan sharing nah yang mengambil data atau sumber daya merupkan client sedangkan yang menyediakan data atau sumber daya merupakan server.Peer-to-peer tidak ada penguasa yang mengaturnya tidak seperti client server yang hanya diatur oleh si server namun dalam peer to peer semua orang "pengguna komputer" berhak menjadi server. dan semua orang juga berhak menjadi client.


 Berikut merupakan kelebihan dari tipe  jaringan Client Server  :

1. Keamanan data yang cukup aman karena data dikelola oleh hanya satu orang yaitu server
2. Akses koneksi terbilang cukup cepat.
3. Administrasi lebih teratur karna ada administratornya.

Berikut Kelemahan dari  tipe jaringan client server :

1. Biaya yang mahal
2. memerlukan orang yang handal dalam mengelola server
3. Tidak praktis

Berikut kelebihan dari tipe jaringan peer-to-peer

1. Biaya yang relativ murah
2. Praktis
3. tidak memerlukan administrator yang handal

Berikut kelemahan dari tipe jaringan peer-to-peer

1.  kurang aman
2. akses data kurang cepat
3. manajemen kurang teratur
